Wybór odpowiedniego kabla do zasilania domu o mocy 16 kW to jedna z tych technicznych decyzji, która bezpośrednio wpływa na bezpieczeństwo Twojej rodziny oraz bezawaryjną pracę wszystkich domowych urządzeń przez długie lata. W tym artykule przeprowadzimy Cię przez proces doboru przekroju przewodu w zależności od odległości i materiału, wyjaśniając, jak uniknąć kosztownych błędów przy planowaniu instalacji. Dzięki zdobytym tutaj konkretnym wskazówkom, przygotujesz się do rozmowy z elektrykiem i zyskasz pewność, że Twoje przyłącze spełnia wszelkie normy oraz wymogi nowoczesnego domu.
Szybka odpowiedź: jaki kabel od skrzynki do domu 16kw wybrać do instalacji 16 kw?
Dla większości typowych instalacji o mocy 16 kW optymalnym wyborem jest kabel miedziany YKY 5×10 mm², o ile dystans od skrzynki do budynku nie przekracza 40 metrów. Jeśli planujesz trasę dłuższą niż 40 metrów, standardem bezpieczeństwa staje się kabel miedziany o przekroju 5×16 mm², który skutecznie ogranicza spadki napięcia. Wielu inwestorów zastanawia się, jaki kabel od skrzynki do domu 16kw będzie najbezpieczniejszy w długim terminie – odpowiedź jest prosta: miedź o odpowiednim przekroju zawsze wygrywa z oszczędnościami na materiale.
Pamiętaj, że sercem tej instalacji jest zabezpieczenie przedlicznikowe, które dla mocy 16 kW powinno wynosić 25 A lub 32 A. Przyjmując prąd na fazę w granicach 23–24 A, musisz zadbać o to, by cała Wewnętrzna Linia Zasilająca (WLZ) była wykonana w standardzie 5-przewodowym (układ TN-S), co jest kluczowe dla prawidłowego działania nowoczesnych zabezpieczeń różnicowoprądowych typu A lub F. To fundament, na którym opiera się każdy poprawnie zaprojektowany domowy system energetyczny, gwarantujący stabilne napięcie w gniazdkach.
Miedź czy aluminium: odpowiedni przekrój kabla i wybór kabla do instalacji
Wybór między miedzią a aluminium to głównie starcie między trwałością a budżetem, gdzie miedź wygrywa niezawodnością, a aluminium ceną. Też stoisz przed dylematem, czy warto dopłacić do miedzi? Z mojego doświadczenia wynika, że w domowej instalacji spokój ducha jest wart każdych pieniędzy, ale dla jasności przygotowałem porównanie:
| Cecha | Kabel miedziany (Cu) | Kabel aluminiowy (Al) |
|---|---|---|
| Koszt | Wysoki (ok. 50 zł/m) | Niski (ok. 12 zł/m) |
| Trwałość | Bardzo wysoka | Wymaga dbałości o styki |
| Montaż | Standardowy | Wymaga złączek Al/Cu i pasty |
Kable aluminiowe, takie jak YAKXS 4×16 mm² lub 4×25 mm², bywają o 40–50% tańsze od swoich miedzianych odpowiedników, co przy długich przyłączach pozwala na spore oszczędności. Jednak decyzja o aluminium wymusza na inwestorze dodatkową dbałość o detale montażowe, ponieważ wymaga ono stosowania specjalnych złączek Al/Cu oraz pasty stykowej, aby zapobiec korozji elektrochemicznej na stykach. Jeśli zależy Ci na instalacji „raz a dobrze” i nie chcesz martwić się o dodatkowe przeglądy połączeń, miedź pozostaje bezkonkurencyjnym wyborem dla świadomego gospodarza.
Jak odległość od skrzynki wpływa na spadek napięcia i bezpiecznego przesyłu energii?
Kluczem do wydajności instalacji jest przestrzeganie normy PN-HD 60364-5-52, która nakazuje utrzymanie spadku napięcia (ΔU) na poziomie nieprzekraczającym 3%. Przy trasie do 50 metrów kabel miedziany 5×10 mm² generuje spadek na poziomie około 1,5–2%, co jest wartością w pełni akceptowalną dla domowej elektroniki. Jeśli zastanawiasz się, jaki kabel od skrzynki do domu 16kw wybrać przy większych dystansach, musisz wziąć pod uwagę spadek napięcia, który drastycznie rośnie wraz z każdym kolejnym metrem przewodu.
Jeśli Twój dom jest oddalony od skrzynki o ponad 50 metrów, musisz sięgnąć po grubsze przekroje. Poniżej znajdziesz ściągę, która ułatwi Ci planowanie:
- Do 50 m: miedź 5×10 mm²
- Od 50 do 100 m: miedź 5×16 mm²
- Powyżej 100 m: miedź 5×25 mm² lub aluminium 4×35 mm²
Przy trasach przekraczających tę magiczną barierę 100 metrów, konieczne jest zastosowanie wzmocnionych przekrojów, aby uniknąć problemów z wydajnością urządzeń podczas zwiększonego poboru mocy. Zaniedbanie tego aspektu to najprostsza droga do „migających” świateł i nieuzasadnionego wyłączania się zabezpieczeń w rozdzielnicy podczas pracy kilku urządzeń AGD jednocześnie.
Bezpieczne układanie kabla ziemnego i podłączenie skrzynki do domu o mocy 16 kw

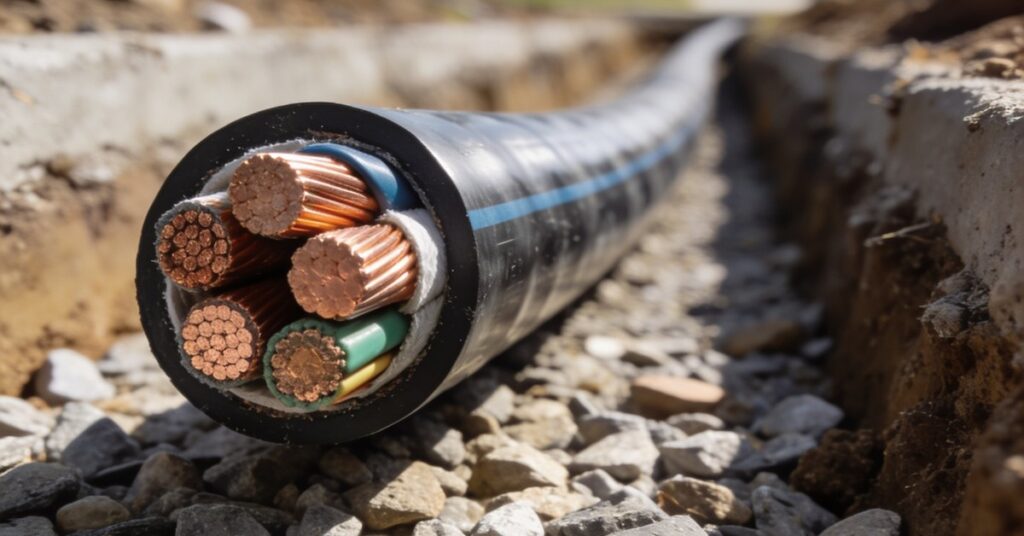

Kabel ziemny, typu YKY lub N2XY, musi zostać ułożony w wykopie na głębokości co najmniej 70–80 cm, aby zapewnić mu ochronę przed przypadkowym uszkodzeniem podczas prac ogrodowych. Nad kablem, na odpowiedniej wysokości, należy obowiązkowo ułożyć niebieską taśmę ostrzegawczo-lokalizacyjną, która ostrzeże każdego, kto w przyszłości będzie kopał w tym rejonie.
W miejscach, gdzie kabel przechodzi pod podjazdem lub w strefach przejazdowych, konieczne jest zastosowanie dodatkowej osłony mechanicznej w postaci rury typu Arot (peszel). Taka „zbroja” chroni przewód przed naciskiem gruntu i drganiami wywołanymi przez przejeżdżające samochody, co znacząco wydłuża żywotność całej instalacji. Pamiętaj, że nawet najlepszy przewód ułożony bez odpowiedniej ochrony w ziemi, z czasem może ulec mikrouszkodzeniom, które są niezwykle trudne do zdiagnozowania bez wykopywania całej trasy.
Przyszłościowe myślenie: instalacje 16 kw a rozwój domu o mocy 16 kw
Inwestycja w nieco grubszy kabel, taki jak 5×16 mm², to doskonała polisa ubezpieczeniowa dla domu, w którym w przyszłości może pojawić się pompa ciepła, instalacja fotowoltaiczna lub ładowarka do aut elektrycznych. Choć dzisiaj 16 kW wydaje się wartością wystarczającą, to coraz większa elektryfikacja domów sprawia, że zapas mocy staje się atutem. Wielu majsterkowiczów często pyta mnie, jaki kabel od skrzynki do domu 16kw jest najbardziej przyszłościowy – zawsze odpowiadam, że lepiej mieć 5×16 mm², niż za trzy lata kuć podjazd, by wymieniać zbyt cienki przewód.
Ważne: Wybór większego przekroju już na etapie budowy to typowy przykład myślenia gospodarskiego, gdzie drobna różnica w koszcie zakupu kabla zwraca się w spokoju ducha podczas rozbudowy domowego systemu zasilania. Dobierając przekrój z myślą o przyszłości, unikasz konieczności kosztownej modernizacji przyłącza, co przy dzisiejszych cenach robocizny jest rozwiązaniem wybitnie opłacalnym i inteligentnym.
Konsultacja z elektrykiem przy projekcie instalacji elektrycznej
Zgodnie z Prawem Budowlanym, wykonanie przyłącza wymaga projektu wewnętrznej instalacji elektrycznej oraz pracy osoby z odpowiednimi uprawnieniami. Jeśli chcesz, aby wszystko poszło gładko, przygotuj się do tego procesu zgodnie z poniższą listą kontrolną:
- Zleć wykonanie projektu uprawnionemu elektrykowi.
- Zadbaj o pomiary impedancji pętli zwarcia.
- Wybierz rozłącznik izolacyjny (40–63 A) do rozdzielnicy.
- Zbierz dokumentację powykonawczą dla ubezpieczyciela.
Zapamiętaj: Dokumentacja powykonawcza, przygotowana przez fachowca, to nie tylko wymóg operatora sieci czy inspektora nadzoru, to również Twój „paszport bezpieczeństwa”, który przyda się przy każdej większej modernizacji domu. Uprawniony elektryk nie tylko poprawnie dobierze zabezpieczenia, ale przede wszystkim przeprowadzi pomiary, które potwierdzą, że Twoja instalacja jest bezpieczna i spełnia surowe normy PN-HD 60364.
Zainwestuj w miedziany przewód o odpowiednim przekroju dopasowanym do dystansu, by zapewnić swojej rodzinie bezpieczeństwo i komfort korzystania z urządzeń na lata. Pamiętaj, że przemyślany wybór kabla to fundament, który pozwoli Ci bez stresu rozbudowywać domowy system energetyczny w przyszłości.
Najczęstsze pytania (FAQ)
Czy mogę samodzielnie wykonać podłączenie skrzynki do budynku?
Nie, ze względów bezpieczeństwa oraz wymogów prawnych, przyłącze musi zostać wykonane przez elektryka posiadającego stosowne uprawnienia SEP. Samodzielny montaż bez odpowiedniej wiedzy i pomiarów może skutkować nieuznaniem instalacji przez operatora sieci oraz utratą gwarancji na urządzenia.
Jaki wpływ na instalację mają urządzenia typu fotowoltaika lub pompa ciepła?
Urządzenia te znacząco zwiększają zapotrzebowanie na stabilny przesył energii, dlatego warto zainwestować w przewymiarowany kabel o przekroju 5×16 mm². Zapewni to odpowiedni margines bezpieczeństwa i uniknie problemów z napięciem w sieci przy jednoczesnej pracy kilku energochłonnych systemów.
Dlaczego w instalacjach domowych stosuje się układ 5-przewodowy?
Układ 5-przewodowy (TN-S) jest obecnie standardem, który zapewnia oddzielny przewód ochronny (PE) i neutralny (N), co drastycznie podnosi bezpieczeństwo użytkowania. Pozwala on na poprawną pracę nowoczesnych wyłączników różnicowoprądowych, które chronią domowników przed porażeniem prądem.
Co zrobić, gdy trasa kabla przekracza 100 metrów?
Przy tak długich odcinkach należy bezwzględnie zastosować przewód o większym przekroju, takim jak 5×25 mm² dla miedzi lub 4×35 mm² dla aluminium. Pozwala to zminimalizować spadek napięcia poniżej dopuszczalnej normy 3%, co jest niezbędne dla poprawnej pracy wszystkich domowych odbiorników prądu.
